برای انتخاب یک موتور 12 ولت هیدرولیک DC مناسب برای یک واحد قدرت، با کار هیدرولیک و محدودیت های الکتریکی شروع کنید، نه برچسب قدرت کاتالوگ. فشار و جریان را در هر مرحله، جابجایی پمپ و الزامات شفت، شرایط راه‌اندازی زیر بار، سیکل کار، ولتاژ در پایانه‌های موتور، محدودیت‌های منبع و جریان، رابط شفت و فلنج، آرایش ترمینال، محیط و معیارهای اعتبارسنجی را تعریف کنید. سپس موتور را با پمپ واقعی، منبع تغذیه، سوئیچینگ و سیکل کاری ارزیابی کنید. یک برچسب 12 ولتی سیستم الکتریکی نامی را مشخص می کند، اما گشتاور، سرعت، رفتار دما، تقاضای فعلی، سازگاری مکانیکی یا مناسب بودن تجهیزات OEM را مشخص نمی کند. تامین کننده قبل از پیشنهاد موتور برای اعتبار سنجی به یک نقشه یا نمونه معرف، داده های پمپ و یک توالی عملیاتی کامل نیاز دارد.
موتور 12 ولت هیدرولیک DC در واحد برق چه کار می کند؟

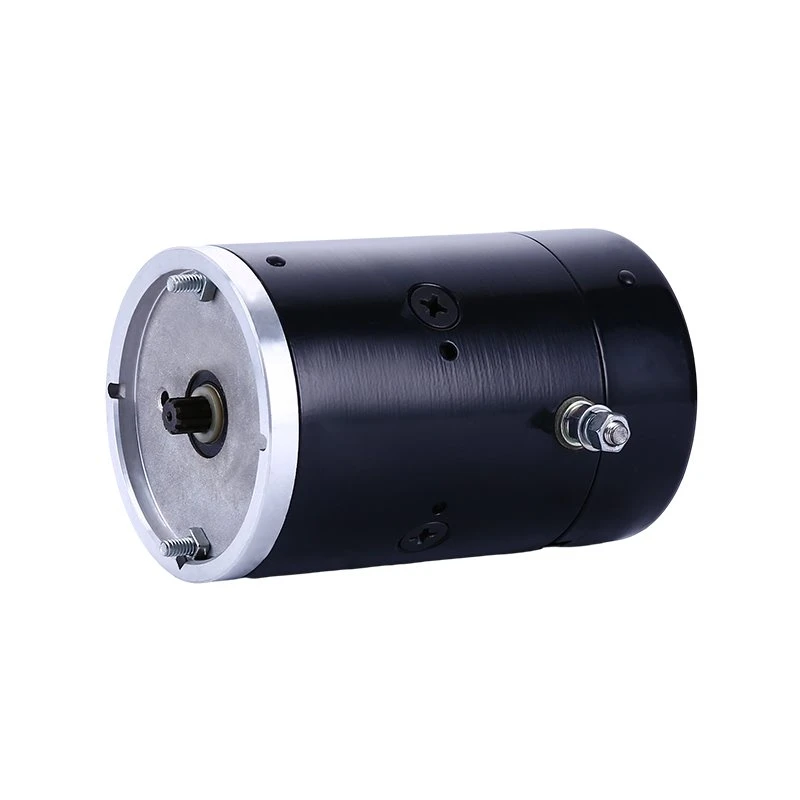

در این مقاله، موتور 12 ولت هیدرولیک DC به معنای موتور الکتریکی است که پمپ را در یک واحد قدرت هیدرولیک می چرخاند. موتور ورودی الکتریکی را به چرخش شفت تبدیل می کند. سپس پمپ ورودی شفت را به جریان هیدرولیک تبدیل می کند، در حالی که مقاومت سیستم باعث ایجاد فشار می شود. سوپاپ ها و محرک ها از نیروی سیال حاصل برای انجام عملکرد تجهیزات استفاده می کنند.
این با موتور هیدرولیک که سیال تحت فشار را دریافت می کند و خروجی مکانیکی چرخشی تولید می کند متفاوت است. اختلاط این دو جزء منجر به فرمول‌ها، تصاویر، نمونه‌های کاربردی و سوالات RFQ اشتباه می‌شود. وظیفه انتخاب در اینجا تطبیق یک موتور درایو پمپ الکتریکی با منبع 12 ولت، یک پمپ هیدرولیک، یک چرخه کاری و تجهیزات اطراف است.
قبل از درخواست قیمت، مرز عرضه را مشخص کنید. بیان کنید که آیا این نیاز فقط موتور را پوشش می دهد، موتوری که با پمپ موجود سازگار است، مجموعه موتور پمپ یا محدوده واحد قدرت بزرگتر. مشخص کنید که مالک پمپ، دستگاه سوئیچینگ، سیم کشی، حفاظت، شیرها، مخزن و اعتبارسنجی سطح تجهیزات است.
با نقاط عملیاتی هیدرولیک شروع کنید
فشار و جریان در چرخه کاری
فقط حداکثر فشار را وارد نکنید. فشار و جریان را برای هر مرحله معنی دار ارائه دهید: شروع، حرکت بدون بار، حرکت بارگذاری شده، نگه داشتن فشار در صورت لزوم، بازگشت، توقف و شروع مجدد. هر رویداد اوج کوتاه یا دریچه تسکین را شناسایی کنید و بیان کنید که آیا عملکرد عادی، یک وضعیت حفاظتی یا یک نقص است.
خروجی هیدرولیک با اختلاف فشار و جریان شروع می شود. پس از در نظر گرفتن تلفات پمپ و سیستم، نیاز شفت پمپ بیشتر است. این تلفات به پمپ انتخابی، سرعت شفت، وضعیت سیال و نقطه عملکرد بستگی دارد، بنابراین باید از داده های پمپ یا یک فرض مهندسی تایید شده باشد. آنها را نمی توان با یک بیانیه موتور عمومی جایگزین کرد.
اطلاعات پمپ و وضعیت سیال
نوع پمپ، جابجایی، محدوده سرعت شفت مورد نظر، جهت چرخش، رابط شفت و اطلاعات پمپ موجود را ارائه دهید. نوع مایع و شرایط سرد، معمولی و گرم مورد انتظار را شامل شود. وضعیت سیال می تواند بار پمپ را در هنگام شروع تغییر دهد، به خصوص پس از خیساندن سرد یا زمانی که فشار باقی مانده در مدار باقی می ماند.
توالی مکانیکی واقعی را توصیف کنید. آسانسور، درب عقب، پلت فرم دسترسی، واحد سیار فشرده، یا ماشین حمل مواد ممکن است چرخه فشار-جریان متفاوتی داشته باشد، حتی زمانی که همه از یک منبع 12 ولت استفاده می کنند. برچسب برنامه به زمینه کمک می کند، اما نقاط عملیاتی انتخاب را تعیین می کنند.
منبع برق 12 ولت را در پایانه های موتور بررسی کنید
منبع تغذیه، سیم کشی و افت ولتاژ
برچسب باتری یا منبع تغذیه به طور خودکار ولتاژ موجود در موتور در طول استارت بارگذاری شده نیست. کابل ها، کانکتورها، فیوزها، کنتاکتورها، رله ها، زمین و منبع خود محدودیت ها و افت ولتاژ را معرفی می کنند. نوع منبع تغذیه، محدوده ولتاژ عملیاتی، قابلیت منبع-جریان، طول و مقطع کابل، دستگاه سوئیچینگ، ترتیب ترمینال و روش اتصال به زمین را ارائه دهید.
کمترین ولتاژ ترمینال معتبر را در طول شروع مورد نیاز، نه تنها اندازه گیری بدون بار، بررسی کنید. ترکیبی از موتور و پمپ که در یک منبع تغذیه شروع می شود ممکن است در دستگاه نصب شده با سیم کشی تولید، سیال سرد و پمپ بارگذاری شده رفتار متفاوتی داشته باشد.
رفتار شروع و حفاظت
تقاضای راه اندازی به سیم پیچ، ولتاژ ترمینال موجود، بار خروجی پمپ، حالت سیال، فشار باقیمانده، مقاومت سوئیچینگ و شتاب بستگی دارد. مشخص کنید که پمپ باید بدون بار یا تحت فشار شروع به کار کند، چند وقت یکبار شروع به تکرار می کند و بعد از یک چرخه قطع شده چه اتفاقی می افتد.
محدود کردن جریان، استراتژی فیوز یا قطع کننده، رفتار کنتاکتور یا کنترلر، پاسخ دمای بیش از حد، مدیریت جم و منطق راه اندازی مجدد را مشخص کنید. OEM باید پاسخ سطح تجهیزات به ولتاژ پایین، یک رویداد تسکین، یک مکانیسم مسدود شده، دستورات مکرر یا یک خطای سوئیچینگ را تعریف کند. انتخاب موتور و حفاظت باید با هم بررسی شوند.
از چرخه وظیفه برای تعریف بررسی حرارتی استفاده کنید
"متناوب" اطلاعات کافی نیست. زمان روشن شدن موتور، زمان استراحت، چرخه در ساعت، عملیات متوالی، حالت شروع، وضعیت محیط، وضعیت سیال، جهت نصب، محفظه، جریان هوا، و منابع حرارتی نزدیک را مشخص کنید. سوال مربوطه این است که چگونه گرما در توالی نصب شده جمع می شود و چگونه مجموعه بین عملیات خنک می شود.
استارت های کوتاه مکرر می تواند شرایط الکتریکی و حرارتی متفاوتی را از یک دوره طولانی تر ایجاد کند. یک رویداد کوتاه امدادی یا متوقف شده نیز می تواند مهم باشد حتی اگر وظیفه عادی نباشد. عملکرد عادی، شرایط موقت مجاز و خطاها را جدا کنید. تعریف کنید که کدام شرایط باید تایید شود و کدام یک باید حفاظت را راه اندازی کند.
بدون مدرکی برای پیکربندی دقیق و روش آزمایش، وظیفه عمومی، دما، ورود، طول عمر، یا بیانیه تناسب نهایی را تعیین نکنید. این راهنما ورودی های مورد نیاز را شناسایی می کند. پاکت عملیاتی منتشر شده را منتشر نمی کند.
میز ورودی مهندسی برای موتور 12 ولت HPU
| گروه ورودی | اطلاعاتی برای ارائه | چرا بررسی را تغییر می دهد |
|---|---|---|
| عملکرد تجهیزات | عملکرد ماشین و توالی عملیات گام به گام | مشخص می کند که موتور چه زمانی کار می کند و سیستم هیدرولیک باید چه کاری انجام دهد |
| نقاط هیدرولیک | فشار و جریان برای شرایط عادی، مکرر-بالا، اوج، و تسکین | پوشش پمپ بار را ایجاد می کند |
| پمپ | نوع، جابجایی، سرعت شفت، چرخش، رابط و اطلاعات پمپ موجود | تقاضای هیدرولیک را به نیاز شفت موتور متصل می کند |
| مایع | نوع و شرایط سرد، معمولی و گرم | بر بار پمپ و رفتار راه اندازی تأثیر می گذارد |
| منبع برق | نوع عرضه، محدوده عملیاتی، قابلیت منبع-جریان | مرز واقعی سیستم 12 ولت را تعریف می کند |
| سیم کشی و سوئیچینگ | کابل ها، پایانه ها، کانکتور، فیوز، کنتاکتور یا کنترلر، اتصال به زمین | ولتاژ ترمینال و ادغام را تعیین می کند |
| شرایط شروع | شروع بدون بار یا بارگذاری شده، فشار باقیمانده، ترتیب راه اندازی مجدد | تقاضای گذرا را تعریف می کند |
| وظیفه | زمان اجرا، زمان استراحت، چرخه ها، عملیات متوالی | انباشت گرما را تعریف می کند |
| رابط مکانیکی | شفت، پیلوت، فلنج، الگوی نصب، بست ها، بارهای خارجی | تناسب و همسویی را تعیین می کند |
| محیط زیست | محیط، محفظه، جریان هوا، رطوبت، گرد و غبار، مواد شیمیایی، لرزش | نیازهای حفاظت و اعتبار سنجی را تعریف می کند |
| پذیرش | تنظیم تست، اندازه گیری ها، محدودیت ها و معیارهای توقف | ارزیابی نمونه را هدفمند می کند |
| زمینه پروژه | بازنگری نقشه، نمونه، مقدار نمونه اولیه، کمیت پیش بینی شده | توسعه و دامنه RFQ را تعریف می کند |
فقط برای زمینه محصول، آن را مرور کنیدصفحه محصول موتور هیدرولیک 12 ولت DC موجود. صفحه محصول جایگزین ورودی‌های پمپ، برق، وظیفه، رابط و اعتبارسنجی خاص پروژه نیست که در بالا ذکر شده است.
فریز کردن رابط های مکانیکی و نصب
قطر طرح کلی برای ایجاد قابلیت تعویض کافی نیست. یک نقشه کنترل شده برای قطر و تحمل شفت، طول شفت قابل استفاده، کلید یا تخت، پیلوت، صفحه فلنج، سوراخ های نصب، جزئیات رزوه، محل محوری، جهت چرخش، و بارهای شعاعی یا محوری مجاز ارائه دهید. نقشه پمپ جفت یا پشته مونتاژ را بگنجانید تا درگیری و تراز را بتوان بررسی کرد.
نوع ترمینال، قطبیت، موقعیت، فاصله، پوشش‌ها، مسیر کابل یا شینه، نقطه اتصال زمین، و فاصله به مخزن، شیرها، قاب و ابزارهای سرویس را نشان دهید. جهت نصب و نحوه پشتیبانی موتور را بیان کنید. اگر موتور در معرض رطوبت، اسپری جاده، گرد و غبار، سیال هیدرولیک، مواد شیمیایی تمیزکننده، نمک، لرزش یا فضای گرم محصور است، آن شرایط را در طرح مورد نیاز و نمونه قرار دهید.
یک موتور با محفظه یا شفت مشابه همچنان می تواند در سیم پیچ، موقعیت ترمینال، خلبان فلنج، درگیری، چرخش، وظیفه و بار پمپ متفاوت باشد. هر درخواست جایگزینی را به عنوان یک مقایسه کنترل شده در نظر بگیرید، نه به عنوان یک تطابق بصری.
خطرات انتخاب و اشتباهات رایج
- انتخاب از بین 12 ولت و توان اسمی در حالی که فشار، جریان، پمپ و سیکل تعریف نشده باقی می ماند.
- اشتباه گرفتن موتور درایو پمپ الکتریکی با موتور هیدرولیک سیال.
- استفاده از برچسب منبع به جای ولتاژ اندازه گیری یا تخمین زده شده در پایانه های موتور تحت بار.
- حذف شرایط سیال سرد، فشار باقیمانده، راه اندازی مجدد، تسکین یا بار مسدود شده.
- وظیفه را فقط به صورت متناوب بدون دویدن، استراحت و زمان بندی چرخه توصیف می کند.
- ارسال نقشه بدون تلورانس، جزئیات پمپ جفت گیری، چرخش یا محل پایانه.
- با فرض اینکه موتوری با ظاهر مشابه جایگزینی مستقیم باشد.
- بررسی یک تست اسپین بدون بار به عنوان اعتبار سنجی کل واحد قدرت.
- ترکیب مشخصات، نقشه ها یا نتایج آزمایش از پسوندهای مدل های مختلف.
- درخواست رتبه بندی عمومی یا ادعای عملیاتی بدون روش و سابقه آزمایش تایید شده.
موتور را با واحد برق واقعی اعتبارسنجی کنید
یک بررسی نمونه مفید با ترسیم و بررسی رابط آغاز می شود و سپس مونتاژ با پمپ مورد نظر و سخت افزار سوئیچینگ انجام می شود. محدودیت های تامین توافق شده، نقاط عملیاتی هیدرولیک، شرایط سیال، موارد راه اندازی و راه اندازی مجدد، کار مکرر، جهت نصب، و پاسخ های حفاظتی را آزمایش کنید.
ولتاژ و جریان پایانه را همراه با فشار، جریان، زمان بندی چرخه، دما در مکان های مورد توافق و رویدادهای حفاظتی ثبت کنید. قبل از آزمایش، ابزارها، مکان های اندازه گیری، محدودیت های پذیرش و معیارهای توقف را تعریف کنید. مشاهدات سطح موتور را از نتایج در سطح تجهیزات جدا کنید.
یک نتیجه نمونه اولیه فقط برای پیکربندی و شرایط آزمایش شده اعمال می شود. انتشار تولید یا مناسب بودن را برای پمپ، پسوند، آرایش سیم‌کشی، وظیفه یا نصب دیگر ایجاد نمی‌کند.
چک لیست RFQ برای موتور واحد قدرت هیدرولیک 12 ولت
ارائه کنید:
- عملکرد تجهیزات و توالی عملیات کامل.
- فشار و جریان در هر مرحله مهم.
- نوع پمپ، جابجایی، سرعت مورد نظر، چرخش و داده های رابط.
- نوع سیال و شرایط عملیاتی مورد انتظار
- نوع منبع، محدوده ولتاژ عملیاتی، و محدودیت منبع-جریان.
- کابل، کانکتور، ترمینال، فیوز، کنتاکتور یا کنترلر و جزئیات اتصال به زمین.
- الزامات راه‌اندازی زیر بار، راه‌اندازی مجدد، تسکین، گیر کردن و حفاظت.
- زمان اجرا، زمان استراحت، چرخه ها، عملیات متوالی، و مرزهای خطا.
- نقشه های شفت کنترل شده، فلنج، پیلوت، نصب، ترمینال و مونتاژ.
- شرایط محیطی، جهت گیری، خنک کننده، رطوبت، گرد و غبار، شیمیایی و ارتعاش.
- نمونه طرح آزمون و معیارهای پذیرش قابل اندازه گیری.
- مقدار نمونه اولیه، کمیت پیش بینی شده، مرحله پروژه و نمونه نماینده در صورت موجود بودن.
Sunroad Motor می تواند درخواست موتور یونیت برق هیدرولیک 12 ولت را زمانی که وظیفه هیدرولیک، منبع الکتریکی، رابط پمپ، نقشه یا نمونه، کمیت و الزامات اعتبار سنجی ارائه شده است، بررسی کند. بررسی کنیدمحدوده موتور واحد قدرت هیدرولیکپس برای زمینهارسال یک موتور هیدرولیک RFQ. ارزیابی پروژه شرایط تجاری، انطباق، انتشار تولید یا عملکرد نهایی را تعیین نمی کند.
